Шинная опора ШОП-220.II-1 УХЛ1 с полимерной усиленной изоляцией предназначена для поддержания одного сталеалюминиевого или алюминиевого провода диаметром 14,0-36,2 мм. (АС-120/19 – АС-700/86, А120-А750) в сетях переменного тока номинальным напряжением 220 кВ (Uнр - 252 кВ).
Шинная опора ШОП-220.II-1 УХЛ1 изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 при этом:
- рабочее значение температуры окружающего воздуха верхнее - плюс 40°С; нижнее - минус 60°С;
- высота над уровнем моря не более 1000 м;
- скорость ветра не более 40 м/с при отсутствии гололёда и не более 15 м/с при гололёде с толщиной корки льда до 20 мм;
- окружающая среда не взрывоопасная.
Структура условного обозначения шинной опоры ШОП-220.II-1.х-yy-(Р) УХЛ1:
- Ш - шинная;
- О - опора;
- П - полимерная внешняя изоляция;
- 220 - номинальное напряжение, кВ;
- II - степень загрязнения в районе эксплуатации согласно ГОСТ 9920 (средняя).
- 1 - количество присоединяемых проводов;
- х (1, 2, 3) - исполнение шинной опоры в зависимости от диаметра присоединяемых проводов;
- yy - исполнение шинной опоры в зависимости от присоединительных размеров фланцев и строительной высоты;
- Р - исполнение шинной опоры по расположению фланцев (присоединительные фланцы развернуты на 45°;
- УХЛ1 - климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69.
В зависимости от диаметра присоединяемого провода в настоящее время поставляются следующие типы шинных опор для одного провода с фарфоровой изоляцией для средней степени загрязнения:
- шинная опора ШОП-220.II-1.1 УХЛ1 - для одного провода диаметром 14,0-22,1 мм. Основные типы присоединяемых проводов - А120, А150, А185; А240; А300; АС-120/19, АС-120/27,АС-150/19, АС-150/24, АС-150/34, АС-АС185/24; АС185/29; АС205/27; АС240/32; АС240/39; В отдельных случаях допускается эксплуатация шинных опор ШО-220.II-1.1 УХЛ1 на провода меньшего диаметра с дополнительной подмоткой вязальной проволоки в месте монтажа.
- шинная опора ШОП-220.II-1.2 УХЛ1 - для одного провода диаметром 24,0-29,4 мм. Основные типы присоединяемых проводов - А350; А400; А450; А500, АС300/39; АС300/48; АС330/30; АС330/43; АС400/51; АС400/64; АС450/56; АС500/27;
- шинная опора ШОП-220.II-1.3 УХЛ1 - для одного провода диаметром 30,0-36,2 мм. Основные типы присоединяемых проводов - А550; А600; А650; А700; А750, АС500/26; АС500/64; АС550/71; АС600/72; АС650/79; АС700/86.
В комплект поставки шинной опоры ШОП-220.II-1 УХЛ1 входит:
- шинная опора в собранном или частично разобранном виде;
- паспорт и руководство по монтажу и эксплуатации.
Шинная опора ШОП-220.II-1 УХЛ1 изготавливается на базе высококачественных полимерных изоляторов ОСК на разрушающую нагрузку не менее 10 кН. Технология производства полимерных изоляторов является более гибкой, что позволяет изготавливать шинные опоры различных исполнений (в маркировке обозначается как -01, -02, -03) по строительной высоте и присоединительным размерам фланцев. Также возможна поставка шинной опоры ШОП-220.II-1.1-Р УХЛ1, ШОП-220.II-1.2-Р УХЛ1, ШОП-220.II-1.3-Р УХЛ1 с крепежными отверстиями, развернутыми на 45° относительно основного исполнения.
Шинная опора ШОП-220.II-1 УХЛ1 соответствует ТУ У 27.1-39812966-001:2020. По дополнительному запросу возможно изготовление и поставка шинных опор с другими присоединительными размерами и характеристиками.

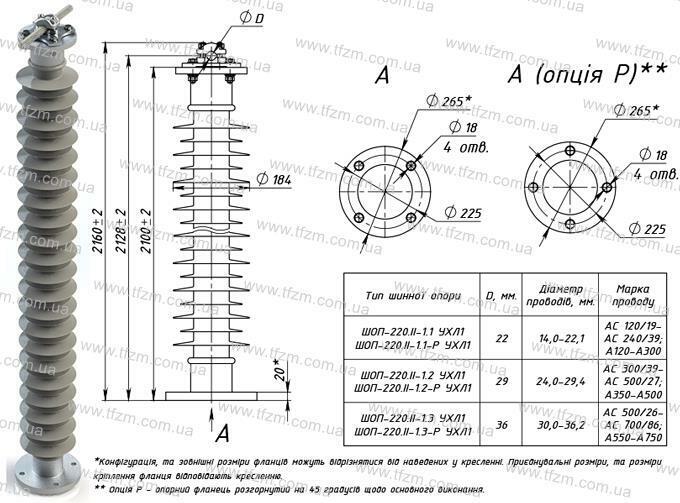

Шинная опора ШОП-220.II-1 УХЛ1 (ШОП-220.II-1.1 УХЛ1, ШОП-220.II-1.2 УХЛ1, ШОП-220.II-1.3 УХЛ1)

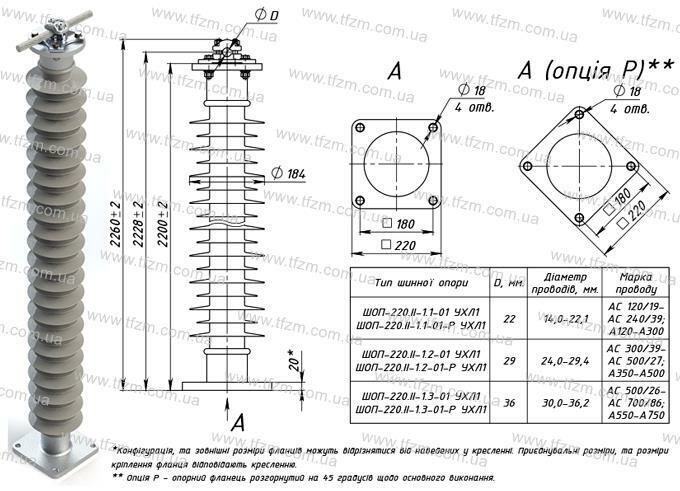

Шинная опора ШОП-220.II-1-01 УХЛ1 (ШОП-220.II-1.1-01 УХЛ1, ШОП-220.II-1.2-01 УХЛ1, ШОП-220.II-1.3-01 УХЛ1)

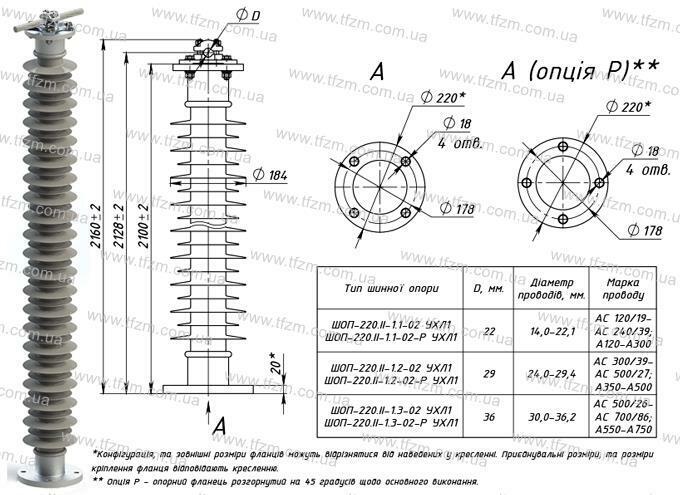

Шинная опора ШОП-220.II-1-02 УХЛ1 (ШОП-220.II-1.1-02 УХЛ1, ШОП-220.II-1.2-02 УХЛ1, ШОП-220.II-1.3-02 УХЛ1)
