Изолятор ШП-20-01 (для СИП-3)

Артикул: ШП20-01

622,00 грн.

Добавить к сравнению

Номинальное напряжение, кВ:
20
Выдерживаемое напряжение в сухом состоянии, кВ:
65
Выдерживаемое напряжение 50 Гц (под дождем), кВ:
50
Минимальная разрушающая сила при изгибе, кН:
13
Длина пути утечки не менее, мм:
442
Масса,кг:
0,75
Варианты обозначения:
изолятор ШП20-01
Код УКТ ВЭД:
8546

Описание товара

Полимерный штыревой изолятор ШП-20 предназначен для изоляции и крепления проводов на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от минус 60° С до плюс 50° С в районах с 1-2 степенью загрязненности (СЗ) атмосферы согласно Правил устройства электроустановок (ПУЭ) и СОУ МПЕ 40.1.51.301:2004 (I - IV СЗА по ГОСТ 28856-90 и ДСТУ 3024-95 (ГОСТ 30284-97). Также допускается эксплуатация изолятора на ВЛ и ОРУ 10 кВ в районах с 1-5 СЗ согласно ПУЭ и СОУ МПЕ 40.1.51.301:2004 (I - VII СЗА по ГОСТ 28856-90 и ДСТУ 3024-95 (ГОСТ 30284-97).

Вид климатического исполнения изолятора – УХЛ, категория размещения 1 и 2 по ГОСТ 15150-69.
В условном обозначении изолятора ШП-20 буквы и числа означают:
-Ш - штыревой;
-П - полимерный;
-20 - номинальное напряжение изолятора, кВ;
-01 - индекс исполнения изолятора для изолированных проводов СИП-3.

Изоляторы соответствуют требованиям ДСТУ 2202-93 (ГОСТ 1232-93) и ТУ У 31.6-30013244-015:2012.

Изолятор ШП-20 состоит из электроизоляционного полимерного корпуса 1 и ребристой цельнолитой оболочки 2 из кремнийорганической резины горячей вулканизации.

Изолятор ШП-20 изготавливается в двух вариантах исполнения - в основном для провода А, АС, и в исполнении -01 - для изолированных проводов СИП-3, AASXN. В верхней части корпуса 1 (головке) основного исполнения изолятора выполнены кольцевая шейка для бокового и канавка для верхнего крепления провода посредством проволочной вязки ВШ-1.

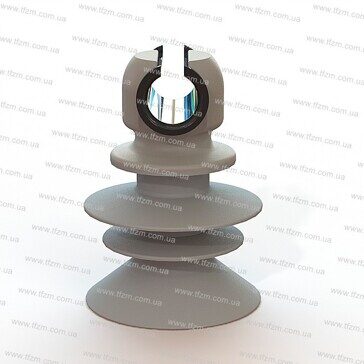

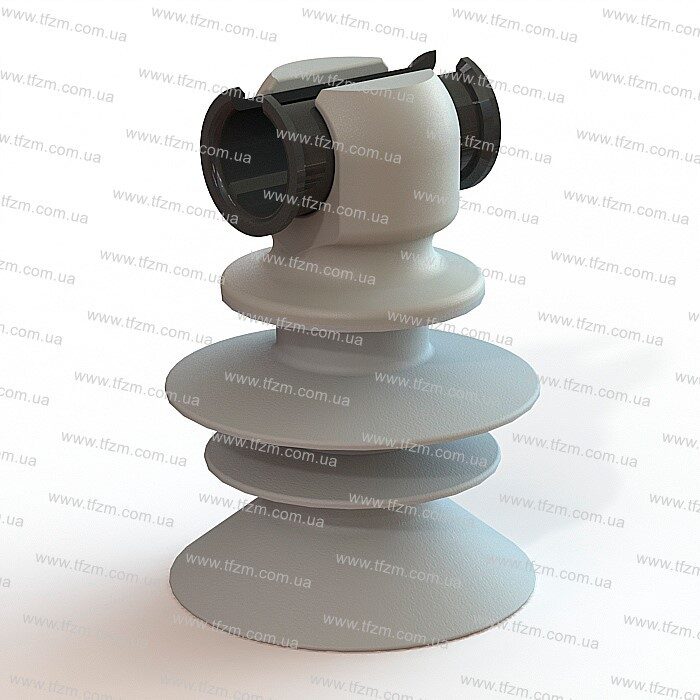

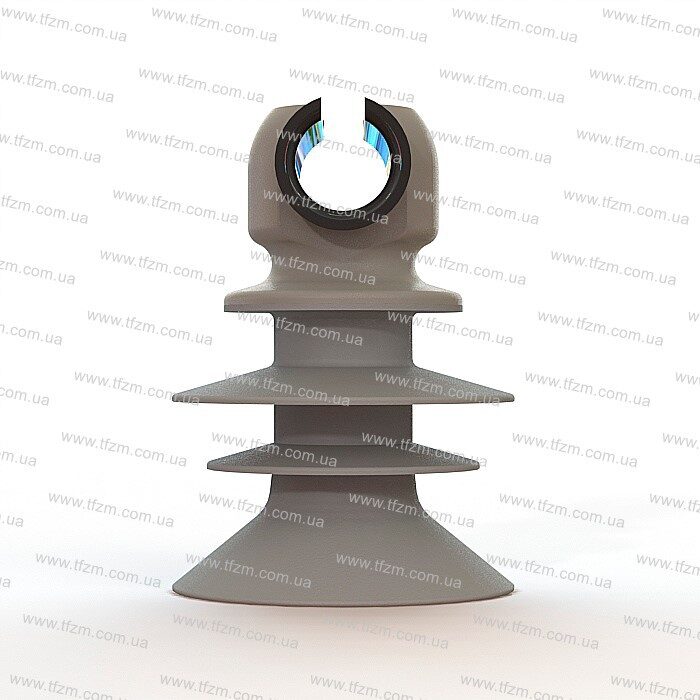

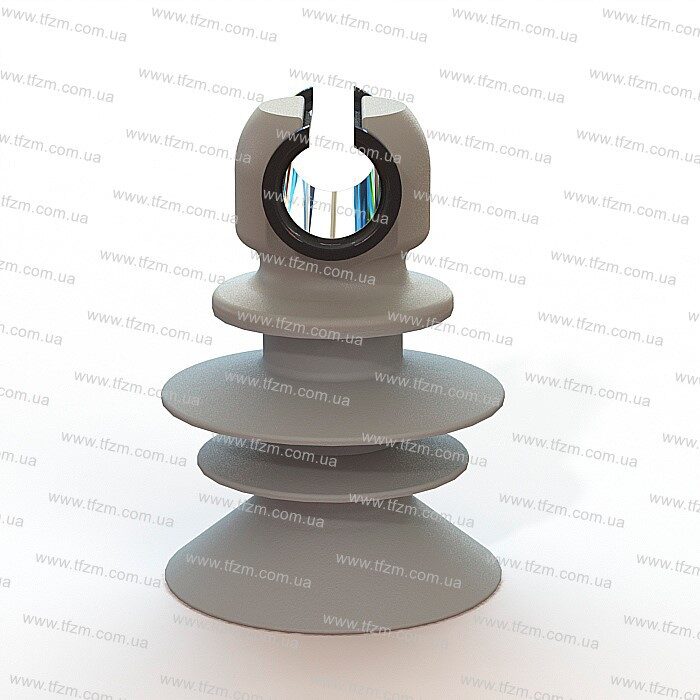

Исполнение 01 изолятора - ШП-20-01 содержит кольцевую шейку и ложемент под полимерную втулку (входит в комплект изолятора) с наружным диаметром 50 мм для укладки самонесущего изолированного провода (СИП).
В нижней части корпуса 1 выполнено коническое резьбовое отверстие с размерами по ДСТУ 2202-93 (ГОСТ 1232-93) для присоединения изоляторов к штырям опор ВЛ и ОРУ посредством пластмассового колпачка К-6 (КП-22), К-7 и К-9. Цельнолитая оболочка 2 отформована из кремнийорганической резины на корпусе 1.

Изолятор ШП-20 подходит для замены полимерных изоляторов ШПУ-20, ШПК-20, а также стандартных стеклянных и фарфоровых изоляторов ШС-20Г, ШС-20ЕД и ШФ-20Г. Основные потребители изолятора ШП-20 - предприятия железной дороги, ГОКи и металлургические комбинаты.
