Изолятор ППЦ-10/4000-30 УХЛ1

Артикул: ППЦ10400030

вывод на печать

68 000,00 грн.

Купить в один клик

Добавить к сравнению

Номинальное напряжение, кВ:
10
Номинальный ток, А:
4000
Минимальная разрушающая сила при изгибе, кН:
30
Длина пути утечки не менее, мм:
800
Степень загрязнения в районе эксплуатации:
IV (3,1 см/кВ)
Материал изолятора:
полимер
Масса,кг:
35.7
Варианты обозначения:
изолятор ППЦ10/4000-30УХЛ1
Код УКТ ВЭД:
8546 90 10 00

Проходной изолятор 10 кВ, 4000 А

Описание товара

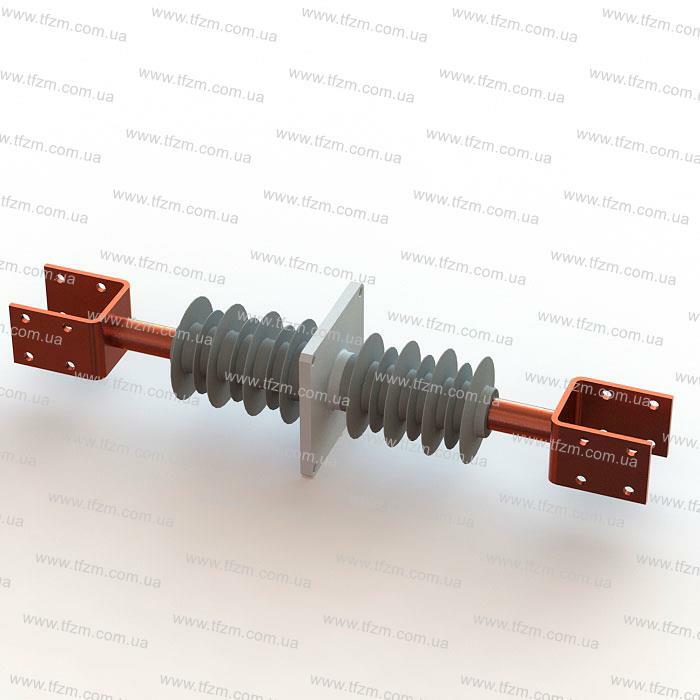

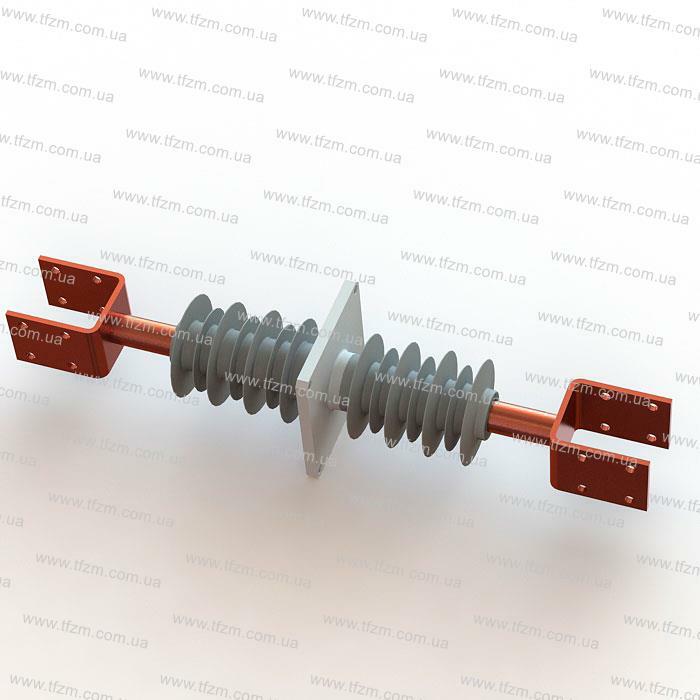

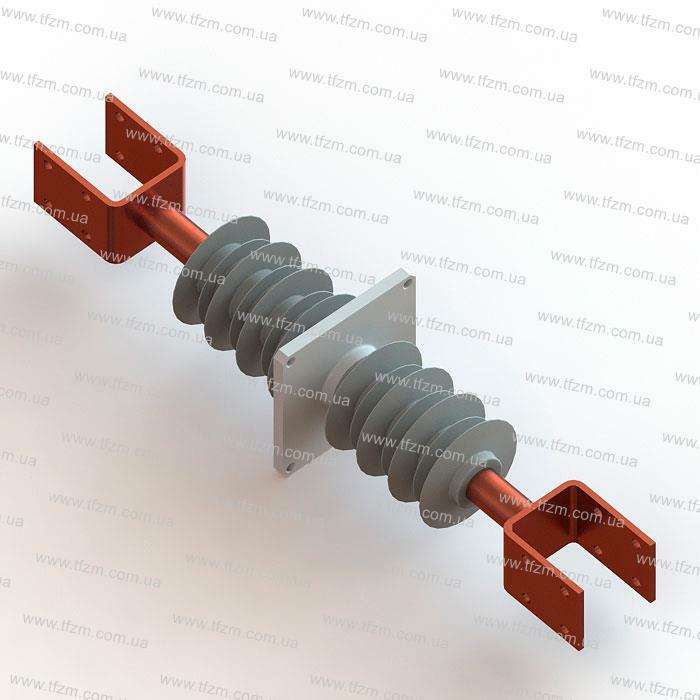

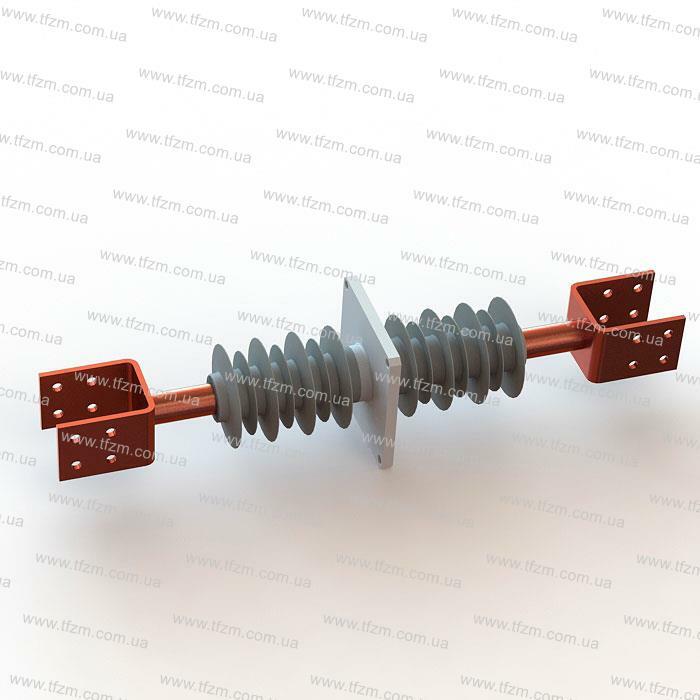

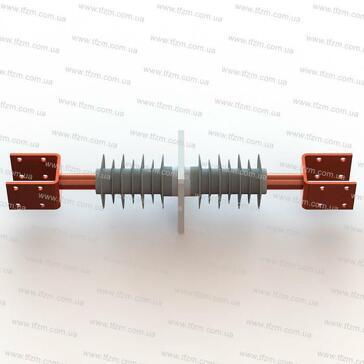

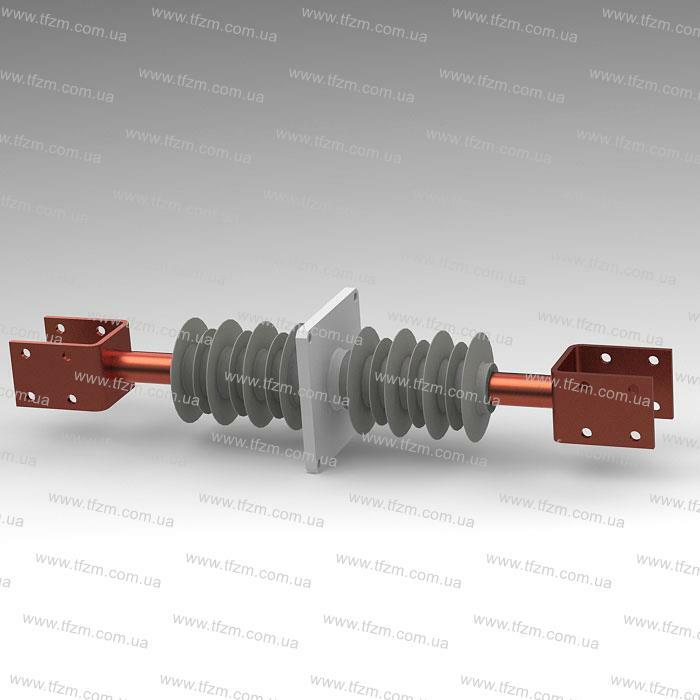

Полимерный проходной изолятор ППЦ-10/4000-30 УХЛ1 (наружной установки на 10 кВ, 4000 А, 30 кН) предназначен для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи. Проходные изоляторы могут работать в установках при температурах от –45° до +40°С при высоте установки не более 1000 м над уровнем моря.

Структура условного обозначения изолятора ППЦ-10/4000-30 УХЛ1:

П - проходной;
П - полимерный;
Ц - цельнолитая защитная оболочка, изготовленная из кремнеорганической резины;
10 - номинальное напряжение изолятора, кВ;
4000 - номинальный ток изолятора, А;
30 - минимальная разрушающая сила на изгиб, кН;
-01, -02 - исполнение изолятора в зависимости от присоединительных размеров фланца и токоведущей шины;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

Преимуществом полимерных проходных изоляторов ППЦ-10/4000-30 УХЛ1 является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Изолятор ППЦ-10/4000-30 УХЛ1 подходит для эксплуатации в условиях с IV СЗА согласно ГОСТ 9920. Завод имеет возможность поставки проходных изоляторов с установочными размерами фланцев по требованию заказчика и присоединительными размерами токоведущих шин. Проходной полимерный изолятор ППЦ-10/4000-30 УХЛ1 может применяться для замены фарфоровых изоляторов ИП-10/4000-42,5 У2, а также полимерных изоляторов российского производства ИПК-10/4000-IV-IV УХЛ1 и ИППУ-10/4000-30 УХЛ1. Изолятор изготавливаются и поставляются с медными токоведущими шинами М1Е без покрытия.

В настоящее время изготавливаются три основных варианта исполнения изолятора:

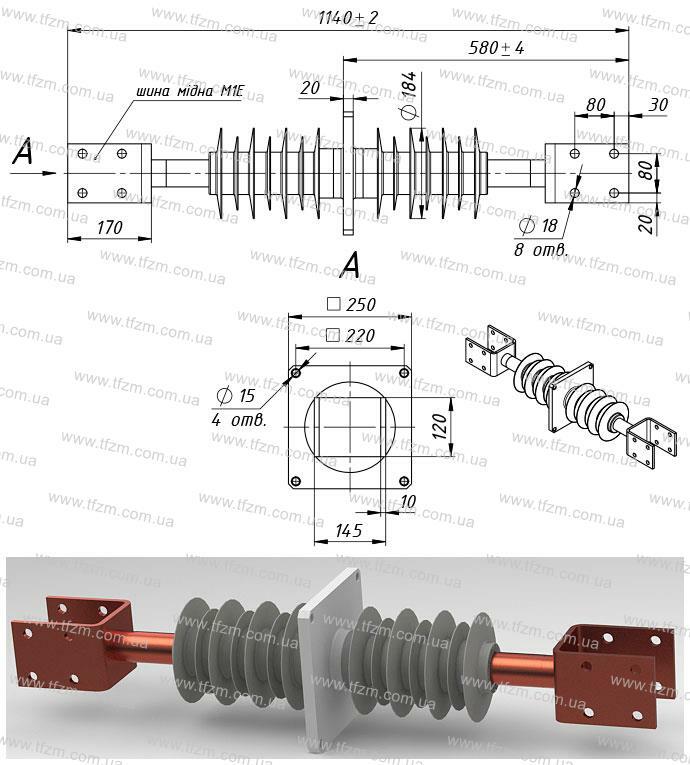

- ППЦ-10/4000-30 УХЛ1 - основное исполнение, аналог изолятора ИППУ-10/4000-30-02 УХЛ1;
- ППЦ-10/4000-30-01 УХЛ1 - исполнение -01, аналог изолятора ИППУ-10/4000-30 УХЛ1;

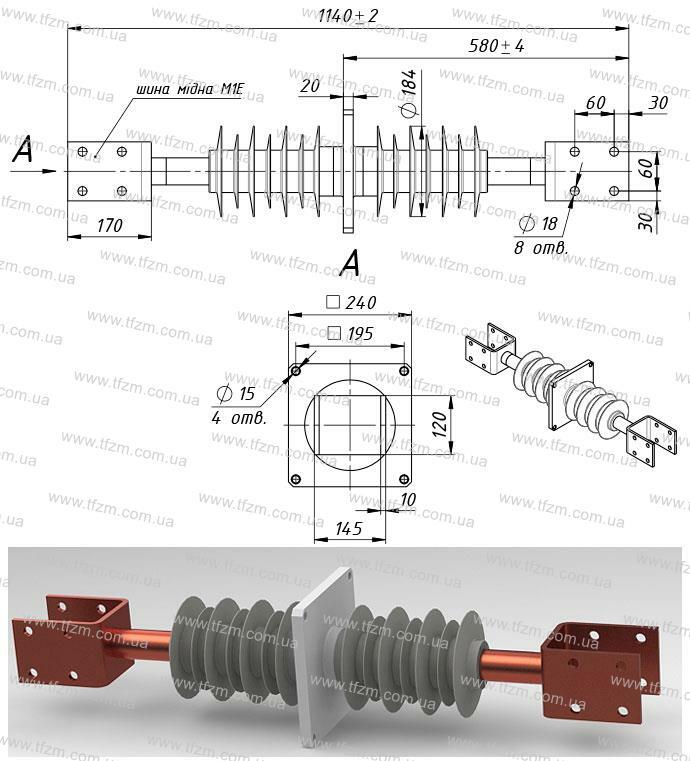

- ППЦ-10/4000-30-02 УХЛ1 - исполнение -02, аналог изолятора ИППУ-10/4000-30 УХЛ1;
