Полимерный проходной изолятор ППЦ-10/3150-12,5 УХЛ1 (наружной установки на 10 кВ, 3150 А, 12,5 кН) предназначен для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи. Проходные изоляторы могут работать в установках при температурах от –45° до +40°С при высоте установки не более 1000 м над уровнем моря.
Структура условного обозначения изолятора ППЦ-10/1250-12,5 УХЛ1:
- П - проходной;
- П - полимерный;
- Ц - цельнолитая защитная оболочка, изготовленная из кремнеорганической резины;
- 10 - номинальное напряжение изолятора, кВ;
- 3150 - номинальный ток изолятора, А;
- 12,5 - минимальная разрушающая сила на изгиб, кН;
- УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.
Преимуществом полимерных проходных изоляторов ППЦ-10/3150-12.5 УХЛ1 является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Изолятор ППЦ-10/3150-12,5 УХЛ1 подходит для эксплуатации в условиях с II-IV СЗА согласно ГОСТ 9920 в зависимости, с какой стороны установлен снаружи помещения. Завод имеет возможность поставки проходных изоляторов с установочными размерами фланцев по требованию заказчика и присоединительными размерами токоведущих шин. Проходной полимерный изолятор ППЦ-10/3150-12,5 УХЛ1 может применяться для замены фарфоровых изоляторов ИПУ-10/3150-12,5 УХЛ1, а также полимерных изоляторов российского производства ИПК-10/3150-IV-IV УХЛ1 и ИППУ-10/3150-12,5 УХЛ1. Изолятор изготавливаются и поставляются с медными токоведущими шинами М1Е без покрытия.

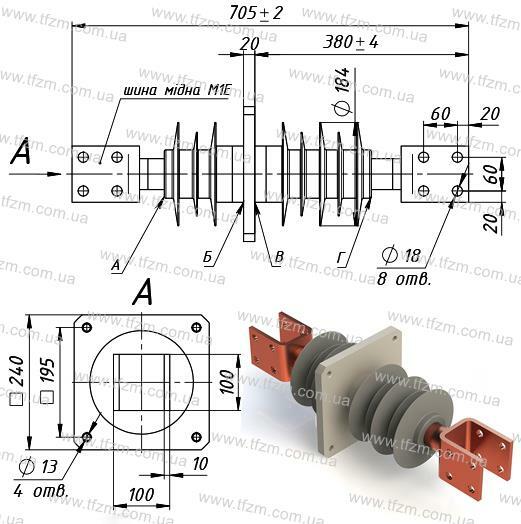

Изолятор ППЦ-10/3150-12,5 УХЛ1
