Изолятор ППЦ-10/1000-8 УХЛ1 (квадратный фланец)

Артикул: ППЦ1010008
вывод на печать
2 260,00 грн.
  • Номинальное напряжение, кВ:
    10
  • Номинальный ток, А:
    1000
  • Минимальная разрушающая сила при изгибе, кН:
    8
  • Длина пути утечки не менее, мм:
    380
  • Степень загрязнения в районе эксплуатации:
    III (2,5 см/кВ)
  • Материал изолятора:
    полимер
  • Масса,кг:
    4.4
  • Варианты обозначения:
    изолятор ППЦ10/1000-8УХЛ1
  • Код УКТ ВЭД:
    8546 90 10 00
Описание товара

Полимерный проходной изолятор ППЦ-10/1000-8 УХЛ1 (наружной установки на 10 кВ, 1000 А) предназначен для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи. Проходные изоляторы могут работать в установках при температурах от –45° до +40°С при высоте установки не более 1000 м над уровнем моря.

Структура условного обозначения изолятора ППЦ-10/1000-8 УХЛ1:

  • П - проходной;
  • П - полимерный;
  • Ц - цельнолитая защитная оболочка, изготовленная из кремнеорганической резины;
  • 10 - номинальное напряжение изолятора, кВ;
  • 1000 - номинальный ток изолятора, А;
  • 8 - минимальная разрушающая сила на изгиб, кН;
  • -01 - исполнение изолятора в зависимости от типа фланца (-01 овальный фланец);
  • УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

Преимуществом полимерных проходных изоляторов ППЦ-10/1000-8 УХЛ1 является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Изолятор ППЦ-10/1000-8 УХЛ1 подходит для эксплуатации в условиях с III СЗА согласно ГОСТ 9920. Завод имеет возможность поставки проходных изоляторов с установочными размерами фланцев по требованию заказчика и присоединительными размерами токоведущих шин 45 и 60 мм. Проходной полимерный изолятор ППЦ-10/1000-8 УХЛ1 может применяться для замены фарфоровых изоляторов ИПУ-10/1000-7,5 УХЛ1 с квадратным фланцем и ИПУ-10/1000-7,5М УХЛ1 с овальным фланцем, а также снятых с производства изоляторов ПН-10-1000-750 У1 и ИП-10-1000-750 У1. Изолятор изготавливаются и поставляются с алюминиевыми токоведущими шинами.

В настоящее время изготавливаются два основных варианта исполнения изолятора:
- ППЦ-10/1000-8 УХЛ1 - основное исполнение с двумя алюминиевыми шинами 50х6 мм., с квадратным фланцем;
- ППЦ-10/1000-8-01 УХЛ1 - исполнение -01 с двумя алюминиевыми шинами 50х6 мм., с овальным фланцем.

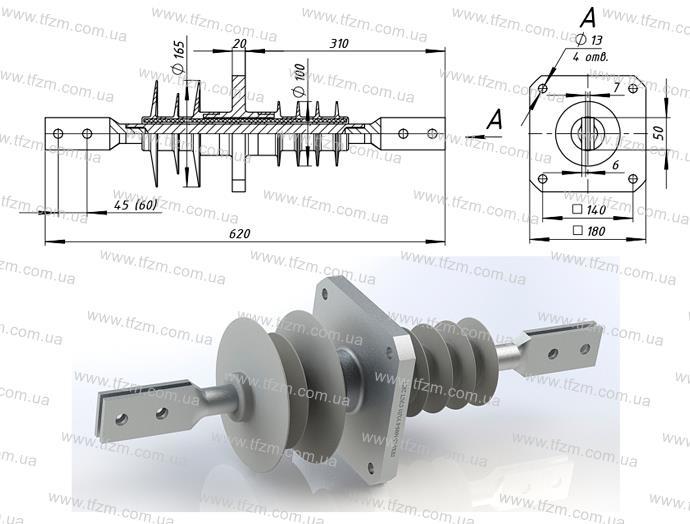

Изолятор ППЦ-10/1000-8 УХЛ1 (квадратный фланец)

Изолятор ППЦ-10/1000-8 УХЛ1 (квадратный фланец)

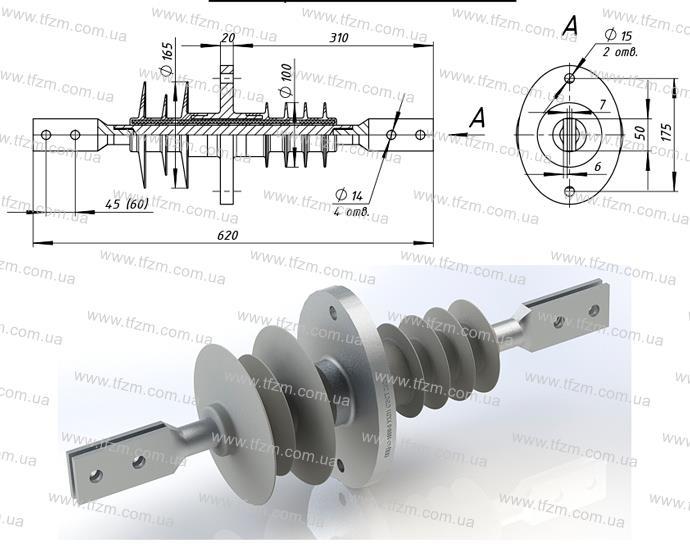

Изолятор ППЦ-10/1000-8-01 УХЛ1 (овальный фланец)

Изолятор ППЦ-10/1000-8-01 УХЛ1 (овальный фланец)
