Изолятор ОСК 20-35/190-2-01 УХЛ1

Артикул: нет

4 600,00 грн.

Добавить к сравнению

Номинальное напряжение, кВ:
35
Минимальная разрушающая сила при изгибе, кН:
20
Испытательное напряжение грозового импульса, кВ:
190
Длина пути утечки не менее, мм:
1000
Степень загрязнения в районе эксплуатации:
II (2,0 см/кВ)
Материал изолятора:
полимер
Масса,кг:
10.1
Варианты обозначения:
изолятор ОСК20-35/190-2-01 УХЛ1
Код УКТ ВЭД:
8546 90 10 00

Описание товара

Полимерный опорный-стержневой изолятор ОСК 20-35/190-2 УХЛ1 (наружной установки на 35 кВ, 20 кН, 2 СЗА) предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах, электрических станций и подстанций переменного тока номинальным напряжением 35 кВ. Опорно-стержневые полимерные изоляторы могут работать в установках при температурах от –60° до +50°С при высоте установки не более 1000 м над уровнем моря.

Структура условного обозначения изолятора ОСК 20-35/190-2-хх УХЛ1:

О - опорный;
С - стержневой;
К - кремнийорганическая защитная оболочка изолятора;
20 - минимальная разрушающая сила на изгиб, кН;
35 - номинальное напряжение изолятора, кВ;
190 - испытательное напряжение грозового импульса 1,5/50, кВ;
2 - степень загрязнения изоляции в соответствии с ГОСТ 9920;
хх (01-07) - исполнение изолятора в зависимости от присоединительных размеров фланцев;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

Преимуществом полимерных опорно-стержневых изоляторов ОСК 20-35/190-2 УХЛ1 является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Изолятор ОСК 20-35/190-2 УХЛ1 подходит для эксплуатации в условиях с II СЗА согласно ГОСТ 9920.

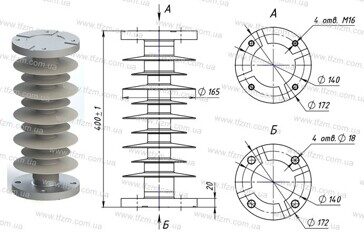

Полимерный опорно-стержневой изолятор ОСК 20-35/190-2 УХЛ1 предназначен для замены фарфоровых изоляторов, которые сняты с производства типа ОНШ-35-1000 У1, ОНШ-35-20 У1, ОНШ-35-2000 У1, ШТ-35 У1, ИШД-35 У1, а также современных полимерных изоляторов типа ОСК 16-35-2 УХЛ1, ОНШП-35-20, ОНШП-35-2000 УХЛ1 и аналогичных. Изолятор ОСК 20-35/190-2 УХЛ1 имеет строительную высоту 400 мм. и изготавливается в семи основных вариантах изготовления, которые отличаются присоединительными размерами, наличием и диаметром резьбы в фланцах. Изолятор ОСК 20-35/190-2-05 УХЛ1 и ОСК 20-35/190-2-06 УХЛ1 изготовлены с применением стержня диаметром 80 мм. и допускают установку в колонки.

Изолятор ОСК 20-35/190-2 УХЛ1 соответствует СОУ МПЕ 40.1.51.302:2006.
