Полимерный опорный-стержневой изолятор ОСК 20-20/125-3 УХЛ1 (наружной установки на 20 кВ, 20 кН, 3 СЗА) предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах, электрических станций и подстанций переменного тока номинальным напряжением 20 кВ. Опорно-стержневые полимерные изоляторы могут работать в установках при температурах от –60° до +50°С при высоте установки не более 1000 м над уровнем моря.
Структура условного обозначения изолятора ОСК 20-20/125-3-01 УХЛ1:
- О - опорный;
- С - стержневой;
- К - кремнийорганическая защитная оболочка изолятора;
- 20 - минимальная разрушающая сила на изгиб, кН;
- 20 - номинальное напряжение изолятора, кВ;
- 125 - испытательное напряжение грозового импульса 1,5/50, кВ;
- 3 - степень загрязнения изоляции в соответствии с ГОСТ 9920;
- 01 - вариант исполнения изолятора в зависимости от конструкции верхнего фланца;
- УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.
Преимуществом полимерных опорно-стержневых изоляторов ОСК 20-20/125-3 УХЛ1 является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Изолятор ОСК-20-20/125-3 УХЛ1 подходит для эксплуатации в условиях с III СЗА согласно ГОСТ 9920.
Полимерный опорно-стержневой изолятор ОСК 20-20/125-3 УХЛ1 изготавливаются в следующих основных вариантах исполнения:
- ОСК 20-20/125-3 УХЛ1 (основное исполнение) - аналог фарфорового изолятора ИОС-20-2000 УХЛ1 и ОНС-20-2000 У1;
- ОСК 20-20/125-3-01 УХЛ1 - аналог фарфорового изолятора ИОС-20-2000-01 УХЛ1.
Изолятор ОСК 20-20/125-3 УХЛ1 соответствует СОУ МПЕ 40.1.51.302:2006.

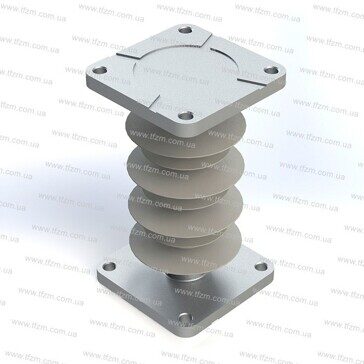

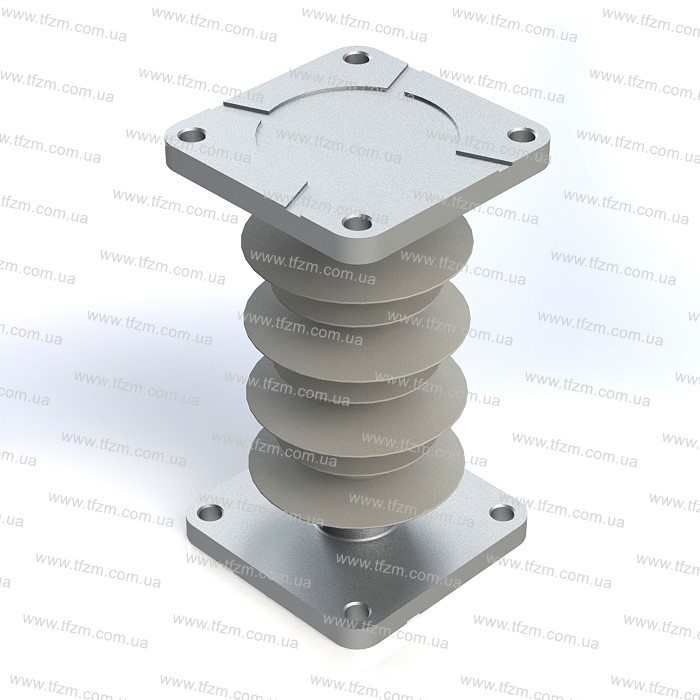

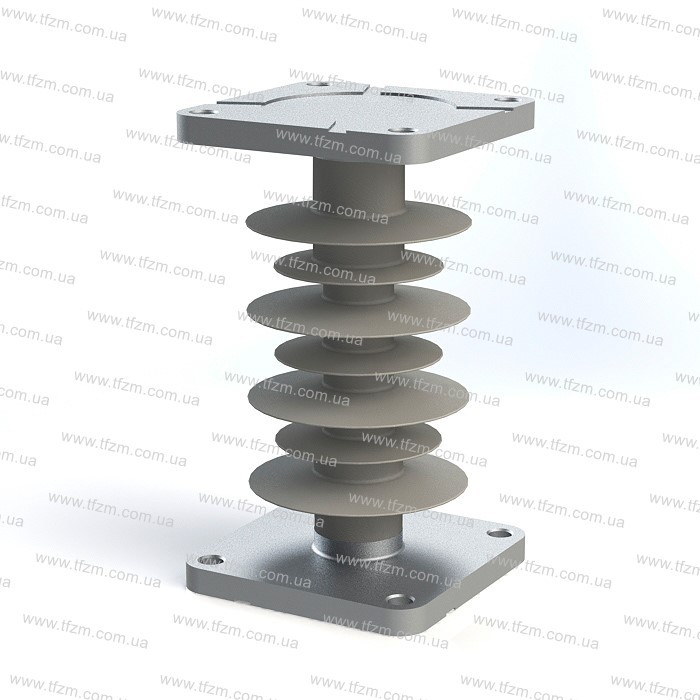

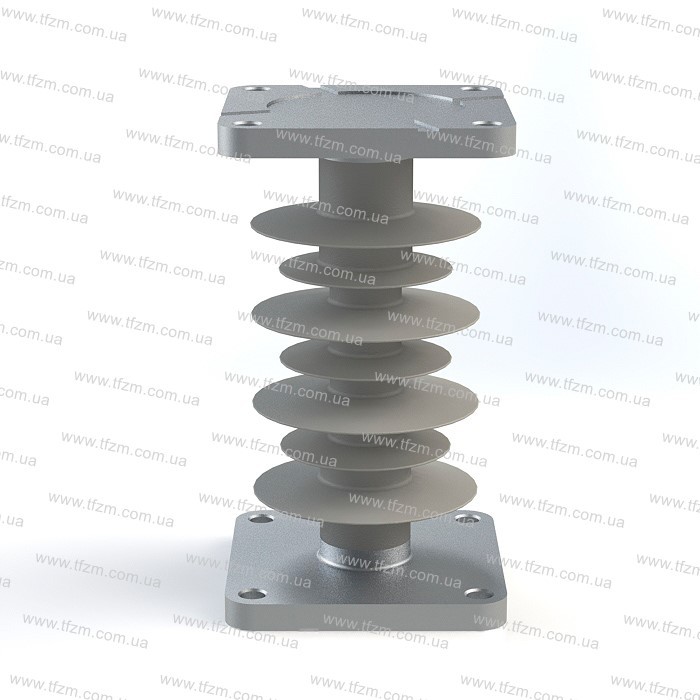

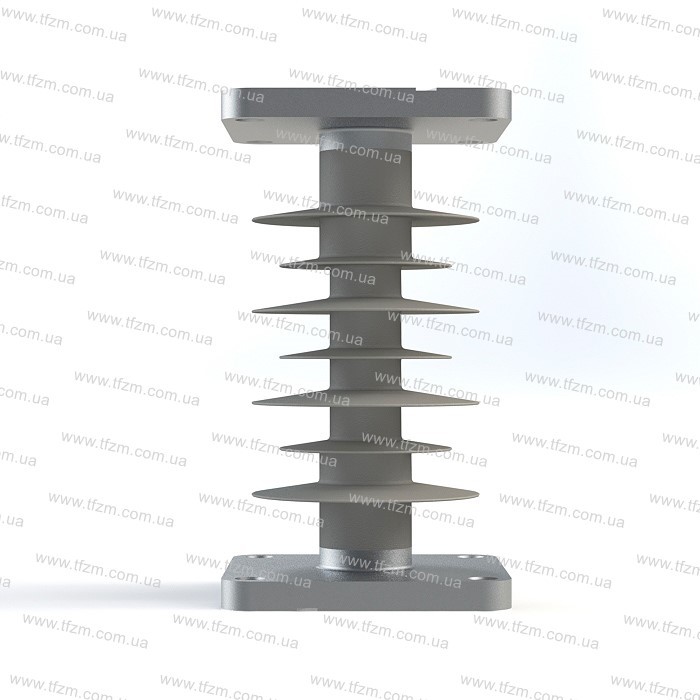

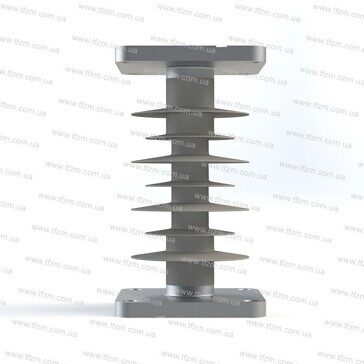

Изолятор ОСК 20-20/125-3 УХЛ1
Изолятор ОСК 20-20/125-3-01 УХЛ1
