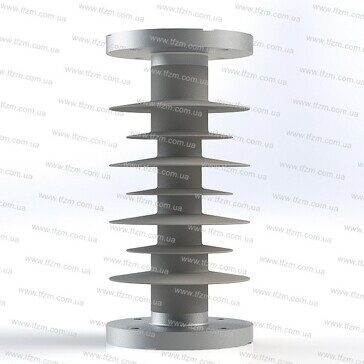

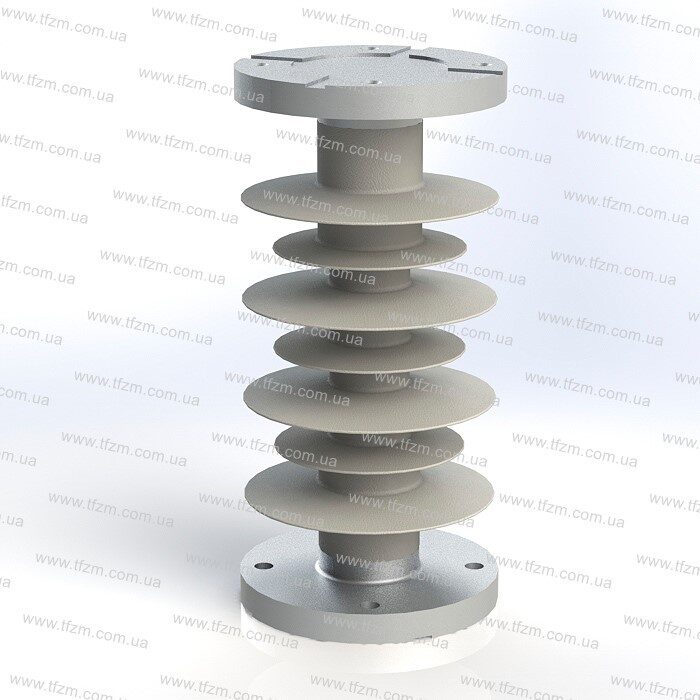

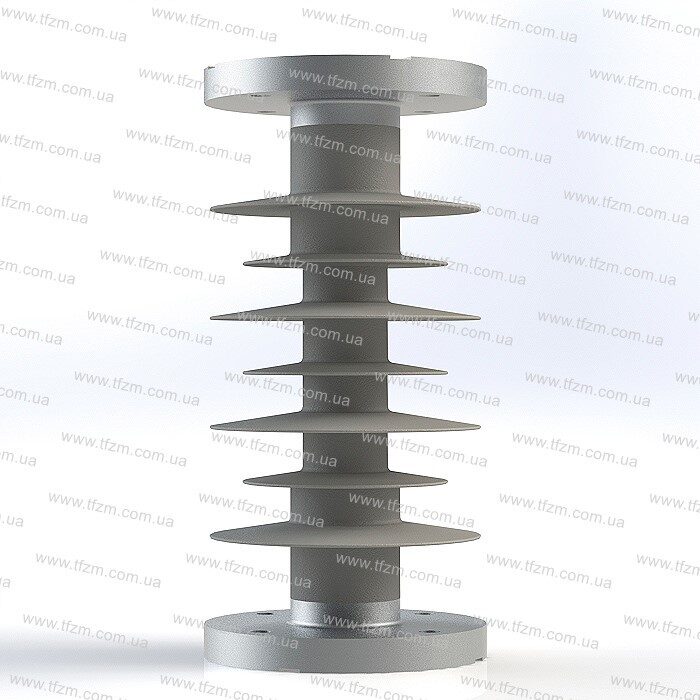

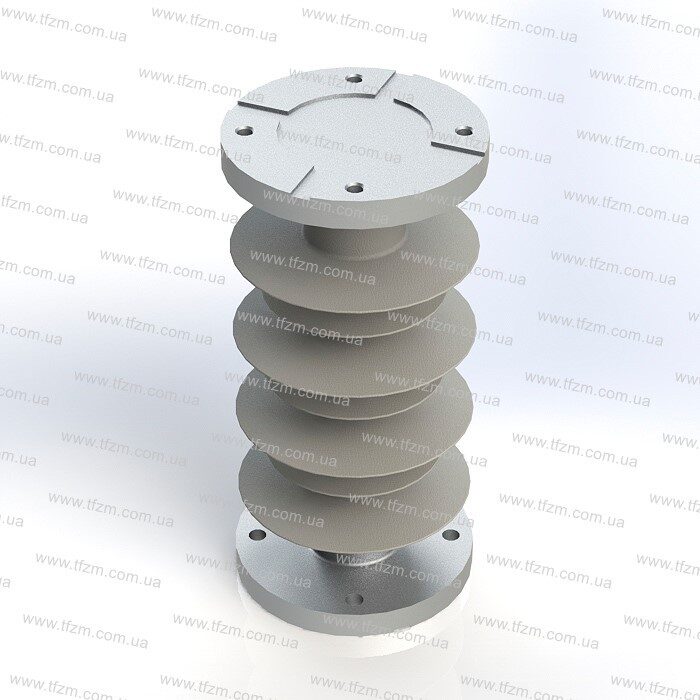

Полимерный опорный-стержневой изолятор ОСК 10-20/125-4 УХЛ1 (наружной установки на 20 кВ, 10 кН, 4 СЗА) предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах, электрических станций и подстанций переменного тока номинальным напряжением 20 кВ. Опорно-стержневые полимерные изоляторы могут работать в установках при температурах от –60° до +50°С при высоте установки не более 1000 м над уровнем моря.
Структура условного обозначения изолятора ОСК 10-20/125-4 УХЛ1:
- О - опорный;
- С - стержневой;
- К - кремнийорганическая защитная оболочка изолятора;
- 10 - минимальная разрушающая сила на изгиб, кН;
- 20 - номинальное напряжение изолятора, кВ;
- 125 - испытательное напряжение грозового импульса 1,5/50, кВ;
- 4 - степень загрязнения изоляции в соответствии с ГОСТ 9920;
- УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.
Преимуществом полимерных опорно-стержневых изоляторов ОСК 10-20/125-4 УХЛ1 является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Изолятор ОСК-10-20/125-4 УХЛ1 подходит для эксплуатации в условиях с IV СЗА согласно ГОСТ 9920.
Изолятор ОСК 10-20/125-4 УХЛ1 соответствует СОУ МПЕ 40.1.51.302:2006.
По запросу потребителя возможно изготовление изолятора ОСК 10-20/125-3 УХЛ1 с другими присоединительными размерами.

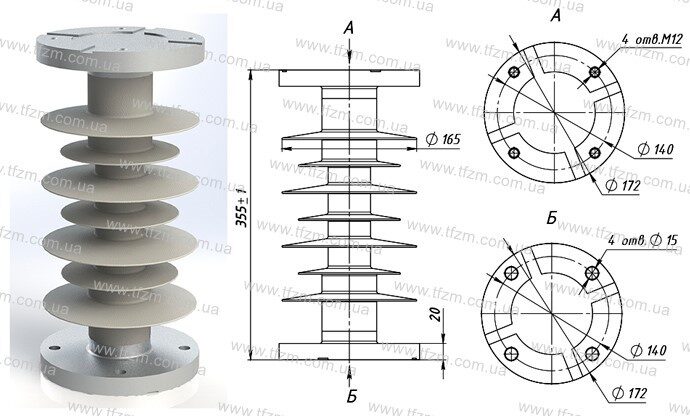

Изолятор ОСК 10-20/125-4 УХЛ1
