Изолятор ЛК 70-10-А4Ц предназначен для изоляции и крепления проводов воздушных линий электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от минус 60° С до плюс 50° С в районах с 1-4 степенью загрязненности атмосферы (СЗ) согласно правил устройства электроустановок (ПУЭ) и СОУ МПЕ 40.1.51.301:2004 (соответствует 1-5 степени загрязненности атмосферы по ГОСТ 28856-90). Вид климатического исполнения изолятора - У, ХЛ, категория размещения 1 или 2 по ГОСТ 15150-69.
В условном обозначении изолятора ЛК 70-10-А4Ц буквы и числа означают:
- Л - тип изолятора: линейный, подвесной;
- К - материал защитной оболочки: кремнийорганическая резина;
- 70 - нормированная разрушающая механическая сила при растяжении, кН;
- 10 - номинальное напряжение изолятора, кВ;
- А - исполнение изолятора по строительной высоте (укороченное);
- 4 - район применения изолятора по степени загрязнения атмосферы по СОУ МПЕ 40.1.51.30;
- Ц - цельнолитая конструкция защитной оболочки.

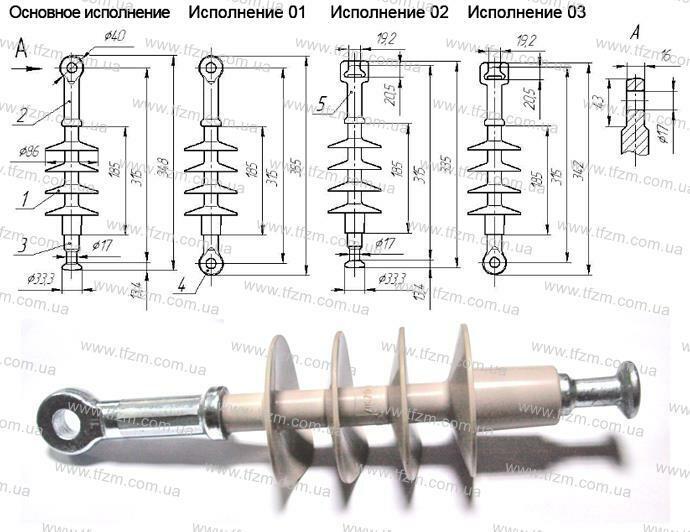

Изолятор ЛК 70-10-А4Ц состоит из изоляционной части (1), включающей стеклопластиковый стержень с ребристой цельнолитой защитной оболочкой из кремнийорганической (силиконовой) резины и оконцевателей (2, 3), опрессованных на стержне в различных сочетаниях.
Изолятор ЛК 70-10-А4Ц изготавливается в следующих основных вариантах исполнения:

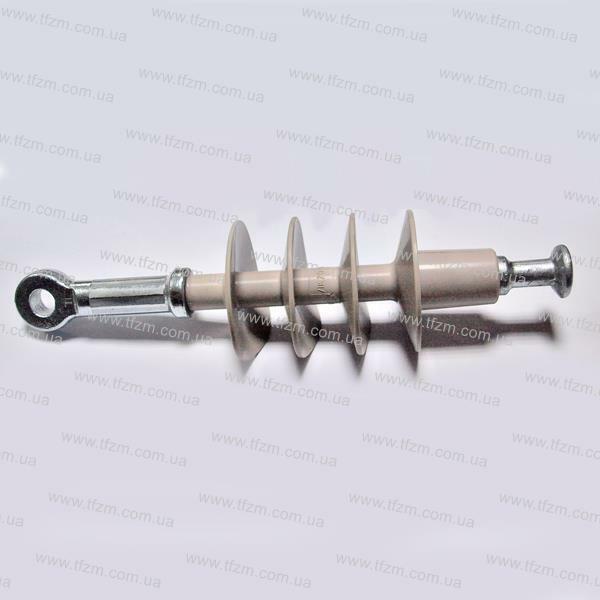

ЛК 70-10-А4Ц основное исполнение (T-B) с оконцевателями проушина-пестик. Применяется для установки в металлоконструкции без встроенной серьги СРС-7-16. Для этого дополнительно заказывается скоба СК-7-1А.
ЛК 70-10-А4Ц-01 исполнение -01 (Т-Т) с оконцевателями проушина-проушина. Также, применяется для установки в металлоконструкции без встроенной серьги СРС-7-16. Благодаря встроенной проушине позволяет исключить из конструкции натяжной или поддерживающей подвески ушко У1-7-16 или У1К-7-16. В отдельных случаях возможно изготовление изолятора типа ЛКЦ 70-10-А4Ц-01Р с проушинами, развернутыми относительно оси на 90 градусов. Это позволяет одновременно исключить из конструкции подвески промзвено ПРВ-7-1 и однолапчатое ушко.
ЛК 70-10-А4Ц-02 исполнение -02 (S-B) с оконцевателями гнездо-пестик. Применяется для установки в металлоконструкции со встроенной встроенной серьгой СРС-7-16 (СРС-7-17). Позволяет модернизировать или заменить старые или поврежденные гирлянды изоляторов ПС-70Е, ПС-70Д или ПФ-70 в натяжной или поддерживающей изолирующей подвеске без замены арматуры.
ЛК 70-10-А4Ц-03 исполнение -03 (S-Т) с оконцевателями гнездо-пестик. Применяется для установки в металлоконструкции со встроенной встроенной серьгой СРС-7-16 (СРС-7-17). При этом, позволяет исключить из конструкции натяжной или поддерживающей подвески ушко У1-7-16 или У1К-7-16.
В отдельных случаях возможна поставка изоляторов с оконцевателями по стандарту IEC 61466-1 типа вилка и овал.
