Изолятор ЛК 70-10-5Ц

Артикул: ЛК70-10-5Ц

990,00 грн.

Добавить к сравнению

Номинальное напряжение, кВ:
6-10
Минимальная разрушающая сила при изгибе, кН:
70
Степень загрязнения в районе эксплуатации:
IV (3,1 см/кВ)
Испытательное напряжение грозового импульса, кВ:
80
Выдерживаемое напряжение в сухом состоянии, кВ:
42
Выдерживаемое напряжение 50 Гц (под дождем), кВ:
28
Длина пути утечки не менее, мм:
500
Масса,кг:
1.35
Варианты обозначения:
ЛК70-10-5-ц
Код УКТ ВЭД:
8546

Описание товара

Изолятор ЛК 70-10-5Ц предназначен для изоляции и крепления проводов воздушных линий электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от минус 60° С до плюс 50° С в районах с 1-5 степенью загрязненности атмосферы (СЗ) согласно правил устройства электроустановок (ПУЭ) и СОУ МПЕ 40.1.51.301:2004 (соответствует 1-7 степени загрязненности атмосферы по ГОСТ 28856-90). Вид климатического исполнения изолятора - У, ХЛ, категория размещения 1 или 2 по ГОСТ 15150-69.

В условном обозначении изолятора ЛК 70-10-5Ц буквы и числа означают:

Л - тип изолятора: линейный, подвесной;
К - материал защитной оболочки: кремнийорганическая резина;
70 - нормированная разрушающая механическая сила при растяжении, кН;
10 - номинальное напряжение изолятора, кВ;
А - исполнение изолятора по строительной высоте (укороченное);
5 - район применения изолятора по степени загрязнения атмосферы по СОУ МПЕ 40.1.51.30;
Ц - цельнолитая конструкция защитной оболочки.

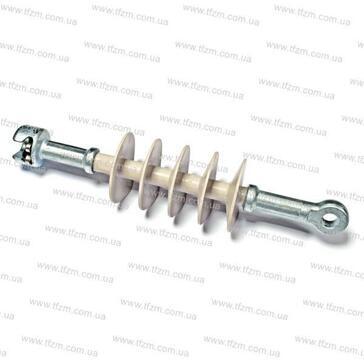

Изолятор ЛК 70-10-5Ц состоит из изоляционной части, включающей стеклопластиковый стержень с ребристой цельнолитой защитной оболочкой из кремнийорганической (силиконовой) резины и оконцевателей опрессованных на стержне в различных сочетаниях.

Изолятор ЛК 70-10-5Ц изготавливается в следующих основных вариантах исполнения:
ЛК 70-10-5Ц основное исполнение (T-B) с оконцевателями проушина-пестик. Применяется для установки в металлоконструкции без встроенной серьги СРС-7-16. Для этого дополнительно заказывается скоба СК-7-1А.

ЛК 70-10-5Ц-01 исполнение -01 (Т-Т) с оконцевателями проушина-проушина. Также Применяется для установки в металлоконструкции без встроенной серьги СРС-7-16. Благодаря встроенной проушине позволяет исключить из конструкции натяжной или поддерживающей подвески ушко У1-7-16 или У1К-7-16. В отдельных случаях возможно изготовление изолятора типа ЛКЦ 70-10-5Ц-01Р с проушинами, развернутыми относительно оси на 90 градусов. Это позволяет одновременно исключить из конструкции подвески промзвено ПРВ-7-1 и однолапчатое ушко.

ЛК 70-10-5Ц-02 исполнение -02 (S-B) с оконцевателями гнездо-пестик. Применяется для установки в металлоконструкции со встроенной встроенной серьгой СРС-7-16 (СРС-7-17). Позволяет модернизировать или заменить старые или поврежденные гирлянды изоляторов ПС-70Е, ПС-70Д или ПФ-70 в натяжной или поддерживающей изолирующей подвеске без замены арматуры.

ЛК 70-10-5Ц-03 исполнение -03 (S-Т) с оконцевателями гнездо-пестик. Применяется для установки в металлоконструкции со встроенной встроенной серьгой СРС-7-16 (СРС-7-17). При этом, позволяет исключить из конструкции натяжной или поддерживающей подвески ушко У1-7-16 или У1К-7-16.

В отдельных случаях возможна поставка изоляторов с оконцевателями по стандарту IEC 61466-1 типа вилка и овал.

Помимо стандартных изоляторов ЛК 70-10-5Ц изготавливается укороченный вариант исполнения ЛК 70-10-А5Ц с сохранением характеристик по длине пути утечки.
