Изолятор КСКЦ 120-8-3,3-7 предназначен для комплектации консольных изолирующих узлов, а также изоляции и крепления других элементов контактных сетей электрифицированных железных дорог постоянного тока напряжением 3,3 кВ при температуре окружающего воздуха от минус 60°С до плюс 50°С в районах с 1-7 степенью загрязненности атмосферы (СЗ) по ДСТУ 3024-95 (ГОСТ 30284-97) или 1-5 СЗ согласно «Правил устройства электроустановок». Вид климатического исполнения изолятора - У, ХЛ, категория размещения 1 и 2 по ГОСТ 15150-69.
В условном обозначении изолятора КСКЦ 120-8-3,3-7 буквы и числа означают:
- К - вид зацепления изолятора: консольный;
- С - конструктивное исполнение изолятора: стержневой;
- К - материал защитной оболочки: кремнийорганическая резина;
- Ц - цельнолитая конструкция защитной оболочки.
- 120 - нормированная разрушающая механическая сила при растяжении, кН;
- 8 - нормированная разрушающая механическая сила при изгибе, кН;
- 3,3 - номинальное напряжение контактной сети постоянного тока;
- 7 - район применения изолятора по степени загрязнения атмосферы.

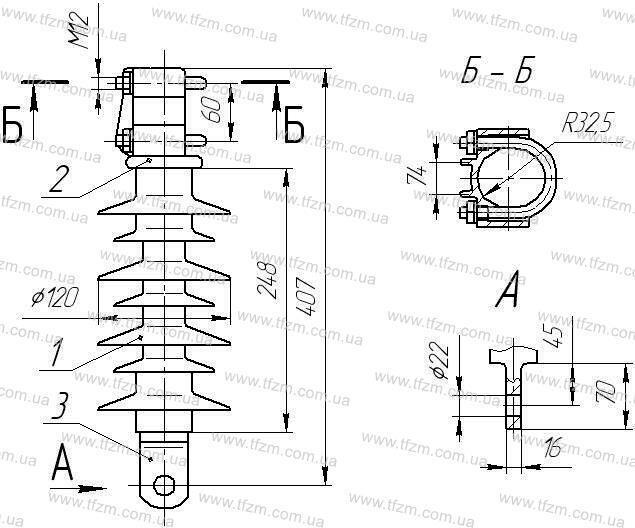

Изолятор КСКЦ 120-8-3.3-7 состоит из изоляционной части (1), включающей стеклопластиковый стержень с ребристой цельнолитой защитной оболочкой из кремнийорганической (силиконовой) резины и оконцевателей (2, 3), опрессованных на стержне.
Изолятор КСКЦ 120-8-3,3-7 подходит для замены гирлянды из двух фарфоровых изоляторов ПФ-70А(Д), которые сняты с производства, а также являются аналогом изоляторов КСПКр 120-3/0,6 и КСКЦ 70-6-3,3-7.
Изолятор КСКЦ 120-8-3,3-7
