Проходной полимерный изолятор ИПК 10/4000-IV-IV УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств напряжением до 10 кВ и частотой 100 Гц на номинальный ток 4000 А для работы в атмосфере типов I и II по ГОСТ 15150-69, а также для изоляции проводов, проходящих через стены зданий и для закрытых токопроводов.
Расшифровка условного обозначения изолятора ИПК 10/4000-IV-IV УХЛ1:
- И - изолятор;
- П - проходной;
- К - материал изоляции - кремнийорганическая резина;
- 10 - класс напряжения, кВ;
- 4000 - номинальный ток, А;
- IV/IV - cтепень загрязнения изоляции сторон изолятора (наружная/внутренняя) по ГОСТ 9920;
- (-Б, -01, 03) - исполнение изолятора по разрушающей нагрузке и конструкции шин;
- УХЛ1 - климатическое исполнение и категория размещения изолятора по ГОСТ 15150-69.
Условия эксплуатации изоляторов ИПК 10/4000-IV-IV УХЛ1:
- категория размещения по ГОСТ 15150 - 1 или 2;
- тип атмосферы по ГОСТ 15150 и ГОСТ 15543.1 - II (промышленная);
- температура окружающего воздуха от -60 до +70°С;
- степень загрязнения по ГОСТ 9920 - до IV.
Проходные изоляторы ИПК 10/4000-IV-IV УХЛ1 состоят из кремнийорганической оболочки внутри которой проходят токоведущие металлические прямоугольного сечения пластины (шины) и фланца для крепления изолятора к щиту при проходе через стены зданий.
Высокая гидрофобность кремнийорганической композиции обеспечивает низкие токи утечки по поверхности изолятора даже в загрязненном и увлажненном состоянии, так как на поверхности изолятора не образуется сплошной водяной пленки, а лишь отдельные капли.
Изолятор ИПК 10/4000-IV-IV УХЛ1 поставляется с алюминиевыми токоведущими шинами и рассчитан на разрушающую нагрузку на изгиб в 12,5 кН. Также возможна поставка изолятора ИПК 10/4000-IV-IV-Б УХЛ1 на разрушающую нагрузку в 30 кН и поставка изоляторов ИПК 10/4000-IV-IV-М УХЛ1 с медной токоведущей шиной с покрытием олово-висмут О-Ви 6...8 мкм.

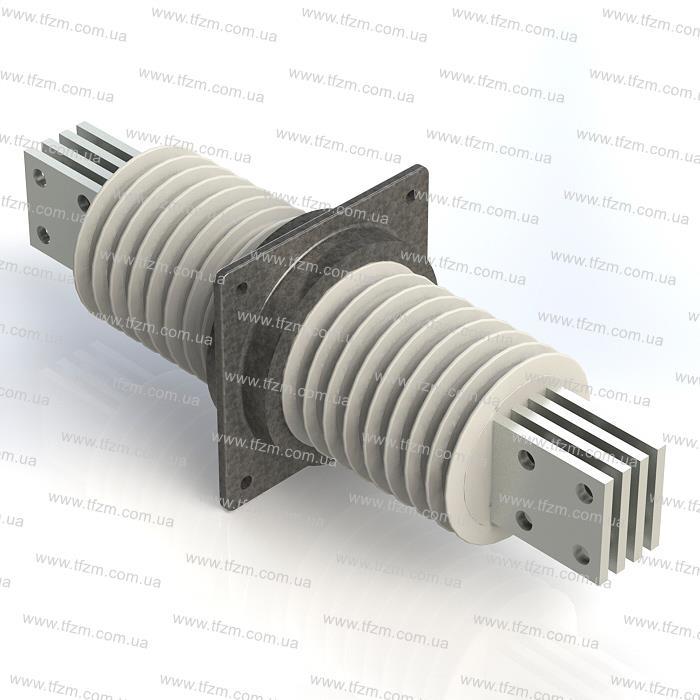

Изолятор ИПК 10/4000-IV-IV УХЛ1 (12,5 кН), ИПК 10/4000-IV-IV-Б УХЛ1 (30 кН)
